hmi界面设计和ui界面设计的区别，有效的hmi界面设计的四个步骤

　   经过听说hmi和ui设计，大家对此有多少了解呢？其实这两者之间有相关联的地方，也有一定的区别。今天就让faceui为大家介绍hmi界面设计和ui界面设计的区别，有效的hmi界面设计的四个步骤。

　　hmi界面设计和ui界面设计的区别

　　ui= User interface，译为：用户界面。

　　hmi= Human Machine interaction，译为：人机交互。也称人机界面，又称用户界面或使用者界面。是系统和用户之间进行交互和息交换的媒介， 它实现信息的内部形式与人类可以接受形式之间的转换。 凡参与人机信息交流的领域都存在人机界面。

　　1、hmi和ui大小体积不同

　　从本质上来讲，HMI与UI指的其实一回事，都是用户界面的意思。只是HMI一般特指工业机器的用户界面，比如车载屏幕、数控机器的操作界面，这些工业设备有个特点就是体积更大、更厚重。

　　而我们说的UI，通常指代的是电脑、手机、电视这种居家数码设备的用户界面，其体积相对更加轻巧。

　　2、hmi和ui目前适用的范围不同

　　随着未来新能源汽车品牌不断涌现，会有更多汽车App产品的设计需求，同时随着5G技术普及，远程医疗、大数据可视化、智能家居、智慧城市...这些产品对UI设计都有着巨大的需求。

　　如今大多数UI设计停留在手机APP端，网页web端，游戏设计，只能说这是UI设计的开始，而不是结束，时代将为UI设计带来前所未有的机遇。

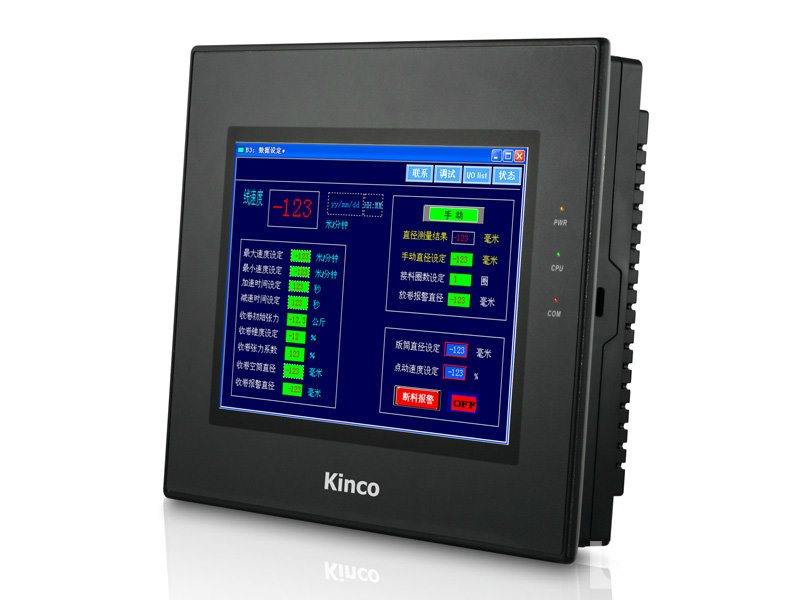

　　图片来源于网络

　　有效的hmi界面设计的四个步骤

　　1、创建并定义标准

　　将操作员所处的物理环境考虑进来，比如控制室的照明、他们监控的屏幕数量、座位离屏幕的距离等。这些因素有助于确定标准，比如字体大小、符号、颜色。形状和图片库有助于确保图案的一致性。记住下面这些提示：

　　明智地使用颜色。将主要的数据(过程数值)用高对比度突出显示。次要的或支持性的数据(文本描述符号等)用小一点的字体显示，或将其融合到背景上。警报数据必须使用亮色，使之能够轻易地让人认出。对每种警报优先级都必须选择专用的颜色。

　　确保过程线路从左到右，尽可能避免使用曲线及交叉线。

　　要保持一致性。在细节、布局、符号、缩略语方面保持绝对的一致性。

　　用较宽的线条表示主要的过程流(从进料到主产品)。这种方法有助于区分主要产品/过程流和公用设施线路。

　　2、收集、核查数据

　　数据来源可能是P&ID、现有显示设备、流程、事件分析、与操作员的交流等各个方面的组合。

　　P&ID看起来可能是最复杂的元素。但是请记住，虽然P&ID中的所有部件对过程来说都是至关重要的，但对HMI的显示界面来说它们并非都是重要的。有时候最基本的工具-一盒彩色铅笔-是最有用的。当研究P&ID时，用铅笔画出仪表和流程。不要考虑没有仪表连接到DCS的线路，只画那些有连接的。

　　图片来源于网络

　　3、建立初稿

　　初稿可以是对现有显示设备的标记、Microsoft Visio或CAD画图、甚至只是一张素描草图。

　　在开始绘制草图的时候，画出你已经标记在P&ID上的图表线，尽量使用直线和非交叉线。结果就应该是一张完整的图表，涵盖了所有需要引入到HMI界面上的东西。你也将因为消除不必要的线路和数据而将出错的概率减到最小。要根据重要性或价值来表征设备，而不是物理尺寸。给予对象合理的显著性状。最大的对象并不总是最重要的。

　　4、改进、审核

　　将信息和功能进行归类，而不是杂乱罗列。要保证相关的信息在视觉上出现在容易被人接受的群组中。均匀地将信息和图形分布在屏幕上能降低混乱程度。最后一点是，如果核心任务/功能处于中央，图形和流程图通常更易于被人看懂。要将这种思想应用到你的显示屏幕上。

　　最后，所有的建议都归于这样一个原则：操作员要能够容易地理解HMI显示的内容、确定任务的优先级、注意到必需的信息。整齐有致的信息能帮助操作员更快地对警报作出反应，更好地理解过程。

　　以上就是faceui为大家介绍的关于hmi界面设计的相关内容。hmi的设计是现在很多行业都非常关注的，对hmi界面设计也是一个重点，了解hmi界面设计的相关步骤非常重要。
