hmi编程设计方法是什么?如何设计比较好

Time: 2021-03-17

HMI在如今生活中应用是非常广泛的,hmi直接影响着工作效率以及设备可操作性,这也更加需要注意进行正确的配置开发,那么hmi编程设计方法是什么?下面一起看下吧。

  1、好的图板设计

  HMI设计的一个很好的起点是考虑到操作员的观点和易用性,详细说明主屏幕,设备状态屏幕,设置点或配方屏幕,手动功能,消息显示和故障显示。然后可以将这些文本概要转换为每个屏幕的图板。

  图板应突出显示动态图形,例如状态指示器。它还应在屏幕顶部包括重复的图形(例如标题),并在屏幕边缘包括导航按钮。屏幕按钮,指示器和数字显示应适当对齐和分组。例如,请勿将屏幕选择器按钮与开始/停止按钮混合使用。

  2、多听取操作人员和调试人员的建议

  图板是记录HMI样式,图形,用户要求和功能要求的好方法,以便及早审查基本的HMI设计。在审核期间,操作员和其他工厂调试人员的意见将有助于完善HMI设计并确保有效的HMI。

  在创建图板和后续的HMI设计时,请问自己对操作员重要的是什么。更多数据并不一定总能带来更好的结果,因此不要让操作员不知所措。相反,应专注于操作员的任务以及了解机器或过程状态所需的内容。您无需显示每个模拟值,而应以一种使设备状态一目了然的方式显示信息。

  在沟通时,有两个很好的问题要反复问:“您希望在哪里找到该信息?”和“您希望发生什么?”

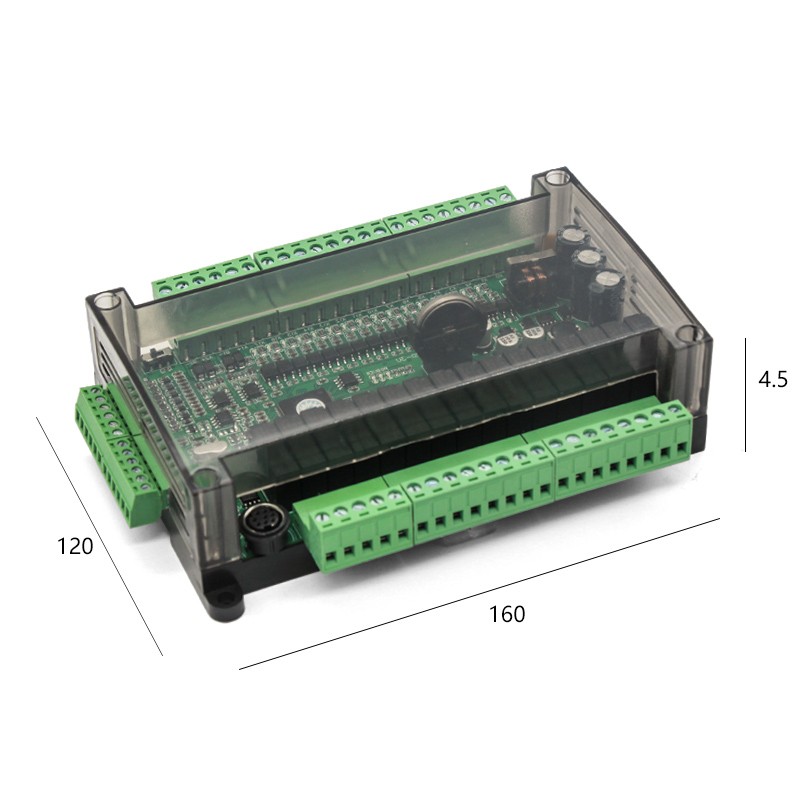

hmi编程

hmi编程(图片来自网络)


  3、适当的使用动画

  定义好要求后,开发图形时请小心,因为这不是表达你是毕加索的机会。一些更具艺术才华的HMI设计师喜欢使用HMI软件中提供的所有颜色和图形动画。显示泵和风扇旋转,阀门打开和关闭以及管道中的流体流动很酷,但可能过度,可能分散操作员的注意力。

  例如,使用动画显示盒子在传送带上的位置是对传送带状态的快速有效指示。但是,如果屏幕的意图是显示高级故障指示,则显示泵电动机的旋转可能会分散注意力。所以,要在使操作员更有效率的情况下,进行动画处理。

  4、配色方面

  有效使用颜色的关键是简单。避免过多的颜色或闪烁的警报。坚持使用“交通灯”模型进行关键操作:

  红色表示停止/故障/故障

  黄色警告

  绿色表示OK /开始/执行/通过

  建议使用低对比度的灰色背景,限制过度使用颜色。这样可以减少屏幕混乱。考虑浅灰色屏幕背景,其中一个典型的指标是深灰色的OFF状态和白色在ON状态。这在眼睛上,长时间看也很舒服,并且当灯泡打开时变成白色时很有意义。

  5、适当的密码保护

  仔细考虑哪些屏幕或对象应可供所有人员使用,哪些应仅限于维护,工程或管理人员使用。进行评估时,请考虑安全性和功能的复杂性。意识到过于严格,复杂或不断变化的密码策略会损害生产力,甚至可能导致意外的·人员之间的共享密码。

hmi编程

hmi编程(图片来自网络)


  以上是本文关于hmi编程设计方法的具体介绍,HMI系统经过正确设计能够提供更安全、直观的性能,所以进行正确设计开发是很有必要的。
